Aula 03

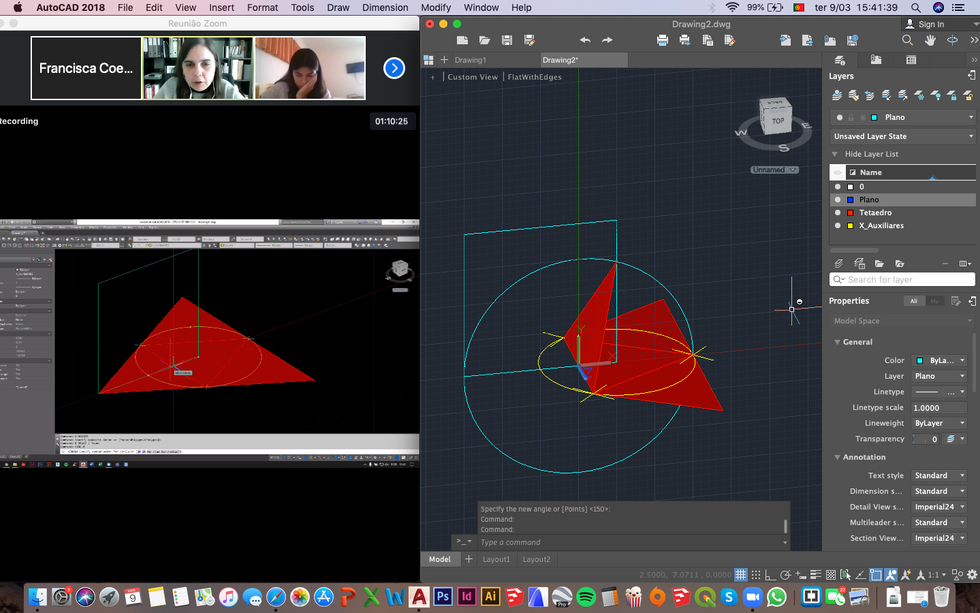

Na terceira aula de Modelação e Visualização Tridimensional em Arquitetura foi desenhado um tetraedro - tendo como base um triângulo equilátero e as suas outras 3 faces planificadas que, posteriormente, foram rodadas tendo como eixo de charneira a linha de interseção de duas faces. Após a rotação ser feira, foi usado o comando ARRAY e POLAR para fechar o tetraedro e dá-lo por finalizado.

Na segunda parte da aula criámos um edifício do Niterói através do desenho em pdf de um corte do projeto. Feito o corte e rodando-o através da alteração da UCS, prosseguiu-se à sua revolução. Para isto, usámos os comandos:

-SURFTAB 1 e 2 (sendo a 1 o nº de superfícies numa direção Z; e a 2 o nº de superfícies numa direção y - em que neste caso colocámos 72)

-ISOLINES (que nos pede a quantidade de linhas que queremos) - 72

-REVOLVE - a revolução do corte realizado, onde indicamos o eixo de rotação (360º).
